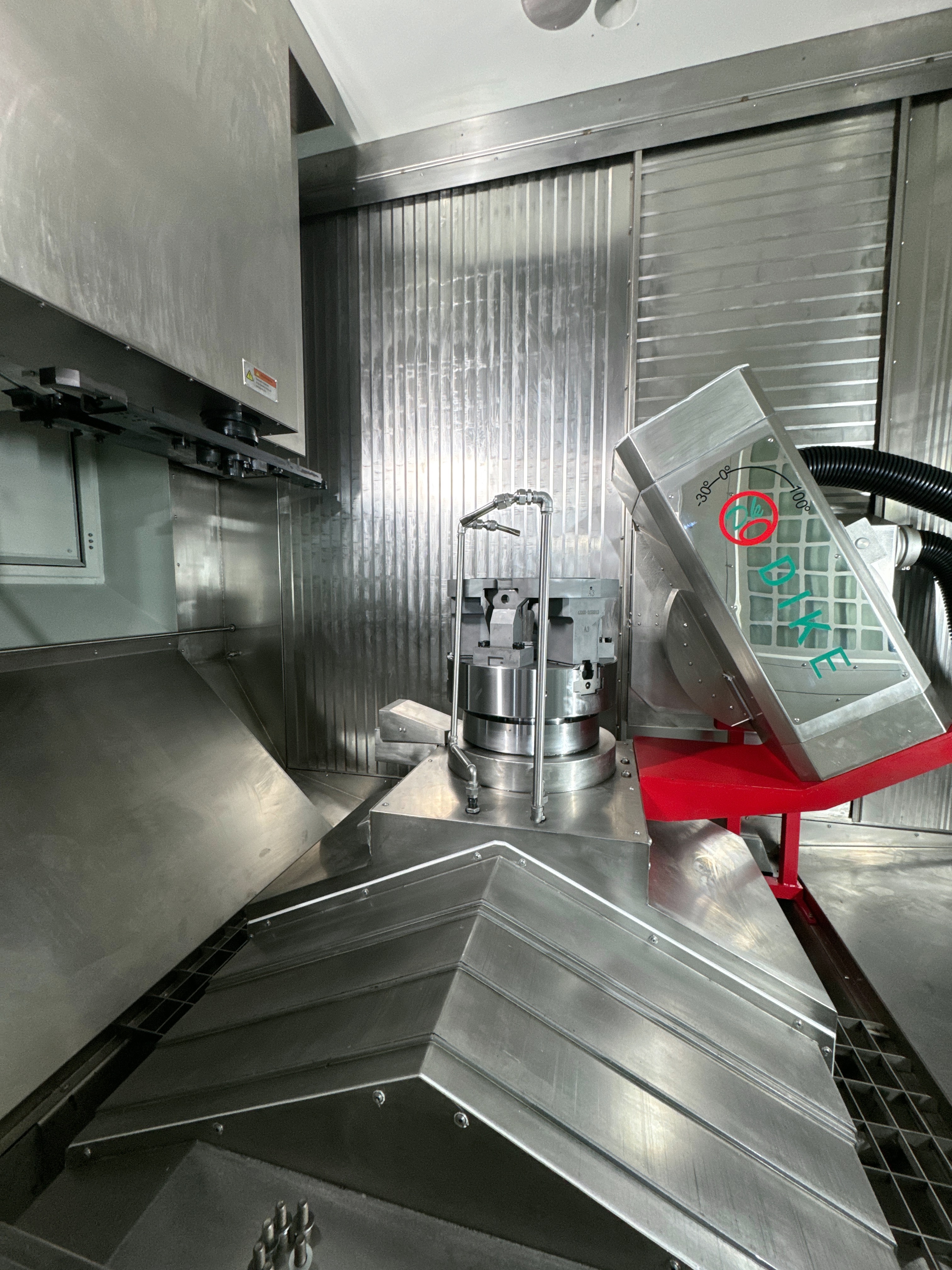

项目 Item

规格 Specification

单位Unit

加工能力 Machining capacity

最大回转直径 Max. swing over bed diameter

Ø850

mm

最大加工直径 Max. machining diameter

Ø450

mm

最大加工长度 Max. machining length

500

mm

工件主轴 Main Spindle

工件主轴最大转速 Max. Spindle speed

3500

r/min

工件主轴鼻端规格 Spindle nose

A2-11

工件主轴电机输出功率 Main motor power

48

KW

工件主轴转速范围 Spindle speed range

5-3500

r/min

工件主轴电机额定转速 Main motor rated speed

780

r/min

工件主轴额定扭矩  Rated spindle torque

585

N.m

工件主轴传送方式 Transmission mode

电主轴

刀具主轴 Main Spindle

刀具主轴最大转速 Max. Spindle speed

4000

r/min

刀具主轴鼻端规格 Spindle nose

HSK-100T

刀具主轴电机输出功率 Main motor power

29.3

KW

刀具主轴转速范围 Spindle speed range

0-4000

r/min

刀具主轴电机额定转速 Main motor rated speed

1400

r/min

刀具主轴额定扭矩  Rated spindle torque

200

N.m

刀具主轴传送方式 Transmission mode

电主轴

X/Y/Z-轴 -Axis

X/Y/Z轴行程 -axis travel

1400/450/1000

mm

X/Y/Z轴快速移动 -axis rapid traverse

20-32

m/min

X/Y/Z轴电机功率 -axis motor power

5.3

kw

X/Y/Z轴电机扭矩 -axis spindle torque

36

N.m

B-轴 -Axis

B轴回转行程

-30/+100

°

B轴额定扭矩

904

N.m

B轴最大转速

28.5

r/min

B轴重复精度

0.001

°

刀架 TOOL

刀具容量    Tool quantities

24T

机床精度 Machining accuracy

主轴跳动 Spindle run out

0.005

mm

光栅绝对测量分辨率

0.001

mm

重复定位精度 Repeat positioning accuracy

0.003

mm

其他 Others

冷却水泵功率 Coolant motor power

3

kw

液压站功率 Hydraulic station power

3.7

kw

机床最大功率

 135

kw
